开关电源 (15/30/50/100/150/300/600W型)

S8FS-G

开关电源 (15/30/50/100/150/300/600W型) S8FS-G
开关电源 (15/30/50/100/150/300/600W型) S8FS-G
名称：开关电源 (15/30/50/100/150/300/600W型)
型号：S8FS-G

S8FS家族标准系列
卓越的信赖性和广泛的可用性

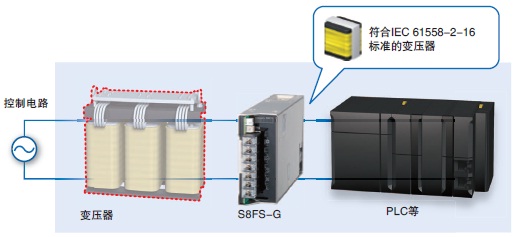

无需使用控制电路用的变压器

采用符合IEC 61558-2-16标准的变压器

无需使用机械安全IEC 60204-1标准指定的控制电路用复合绕组变压器，从而可降低成本，确保空间。

S8FS-G 特点 3

便于客户设备通过安全标准的认证

所有标准机型均通过了UL 508的listing认证*

1. 减少了申请UL认证时制作数据及资料的工时
2. 可与控制柜外的设备、装置连接
* 部分选装机型通过了Recognization认证。接插件端子型除外。

S8FS-G 特点 5

有助于装置小型化

300W/600W型采用纤细机身

S8FS-G 特点 7

可在各种环境下稳定运行

适用于多种环境的耐环境性能

在环境温度及湿度高、振动大、输入电压不稳定等恶劣的应用环境下，也可放心使用。

S8FS-G 特点 9

防止异物进入或螺钉脱落

正面的前盖可防止异物进入
端子台标配防止螺钉脱落的机构(可拆装)

可防止导致故障及事故的异物进入及螺钉脱落，因此安装及维护时可放心作业。

S8FS-G 特点 11

提供稳定的高品质

75％的制造工序导入自动化工序。
检查、确认工序也实施了自动化

S8FS-G 特点 13


产品系列


输出电压功率
15W30W50W100W150W300W600W
5V●●●●●--
12V●●●●●●●
15V●●●●●●●
24V●●●●●●●
48V----●●●


型号结构

型号标准

请根据【种类】记载的型号进行订购，选装功能机型请向本公司销售人员咨询。

S8FS-G 种类 3
请点击此处，查看大图。

种类

带盖/立式安装


功率输入电压输出电压(DC)输出电流内置风扇型号
15WAC100V～240V
(容许范围
AC85～264V、
DC80～370V)
＊4		5V3A无S8FS-G01505C
12V1.3AS8FS-G01512C
15V1AS8FS-G01515C
24V0.65AS8FS-G01524C
30W5V6AS8FS-G03005C
12V3AS8FS-G03012C
15V2.4AS8FS-G03015C
24V1.5AS8FS-G03024C
50W5V8A *1S8FS-G05005C
12V4.3AS8FS-G05012C
15V3.5AS8FS-G05015C
24V2.2AS8FS-G05024C
100W5V16A *2S8FS-G10005C
12V8.5AS8FS-G10012C
15V7AS8FS-G10015C
24V4.5AS8FS-G10024C
150W5V21A *3S8FS-G15005C
12V13AS8FS-G15012C
15V10AS8FS-G15015C
24V6.5AS8FS-G15024C
48V3.3AS8FS-G15048C
300WAC100V～240V
(容许范围
AC85～264V、
DC120～370V)		12V25A有S8FS-G30012C
15V20AS8FS-G30015C
24V14AS8FS-G30024C
48V7AS8FS-G30048C
600WAC100V～240V
(容许范围
AC85～264V、
DC120～350V)		12V50AS8FS-G60012C
15V40AS8FS-G60015C
24V27AS8FS-G60024C
48V13AS8FS-G60048C


注1 .关于选装功能机型，请向本公司销售人员咨询。
　2 .不能正面安装。正面安装时，请购买DIN导轨安装型和正面安装配件另售件(样本)。

带盖/立式安装(输出保持时间延长型)


功率输入电压输出电压(DC)输出电流内置风扇型号
300WAC100V～240V
(容许范围
AC85～264V、
DC120～370V)		24V14A有S8FS-G30024C-H
600WAC100V～240V
(容许范围
AC85～264V、
DC120～350V)		27AS8FS-G60024C-H


带盖/立式安装(接插件端子型)


功率输入电压输出电压(DC)输出电流内置风扇型号
15WAC100V～240V
(容许范围
AC85～264V、
DC80～370V)
＊4		24V0.65A无S8FS-G01524CE
30W1.5AS8FS-G03024CE
50W2.2AS8FS-G05024CE
100W4.5AS8FS-G10024CE
150W6.5AS8FS-G15024CE


＊1. 输出功率为40W。
＊2. 输出功率为80W。
＊3. 输出功率为105W。
＊4. 适用于2018年5月以后生产的产品

带盖/DIN导轨安装


功率输入电压输出电压(DC)输出电流内置风扇型号
15WAC100V～240V
(容许范围
AC85～264V、
DC80～370V)
＊4		5V3A无S8FS-G01505CD
12V1.3AS8FS-G01512CD
15V1AS8FS-G01515CD
24V0.65AS8FS-G01524CD
30W5V6AS8FS-G03005CD
12V3AS8FS-G03012CD
15V2.4AS8FS-G03015CD
24V1.5AS8FS-G03024CD
50W5V8A *1S8FS-G05005CD
12V4.3AS8FS-G05012CD
15V3.5AS8FS-G05015CD
24V2.2AS8FS-G05024CD
100W5V16A *2S8FS-G10005CD
12V8.5AS8FS-G10012CD
15V7AS8FS-G10015CD
24V4.5AS8FS-G10024CD
150W5V21A *3S8FS-G15005CD
12V13AS8FS-G15012CD
15V10AS8FS-G15015CD
24V6.5AS8FS-G15024CD
48V3.3AS8FS-G15048CD
300WAC100V～240V
(容许范围
AC85～264V、
DC120～370V)		12V25A有S8FS-G30012CD
15V20AS8FS-G30015CD
24V14AS8FS-G30024CD
48V7AS8FS-G30048CD
600WAC100V～240V
(容许范围
AC85～264V、
DC120～350V)		12V50AS8FS-G60012CD
15V40AS8FS-G60015CD
24V27AS8FS-G60024CD
48V13AS8FS-G60048CD


注.关于选装功能机型，请向本公司销售人员咨询。
＊1.输出电压为40W。
＊2.输出电压为80W。
＊3.输出电压为105W。
＊4. 适用于2018年5月以后生产的产品

带盖/DIN导轨安装(输出保持时间延长型)


功率输入电压输出电压(DC)输出电流内置风扇型号
300WAC100V～240V
(容许范围
AC85～264V、
DC120～370V)		24V14A有S8FS-G30024CD-H
600WAC100V～240V
(容许范围
AC85～264V、
DC120～350V)		27AS8FS-G60024CD-H


安装配件另售件

正面安装配件请与DIN导轨安装型(S8FS-G□□□□□CD)组合使用。


功率安装方向型号
15W、30W、50W、100W、150W、300W正面安装S82Y-FSG-30F
600W正面安装S82Y-FSG-60F


端子台盖板另售件


功率对象型号端子台盖板型号
15WS8FS-G015□□□S82Y-FSG-C5P
30WS8FS-G030□□□
50WS8FS-G050□□□
100WS8FS-G100□□□S82Y-FSG-C7P
150WS8FS-G150□□□
300WS8FS-G300□□□
600WS8FS-G600□□□S82Y-FSG-C7P-L(输入输出)


注. 产品标配端子台盖板。遗失、损坏时，请进行购买。

导轨安装用另售件

支承导轨(铝制)


型号
PFP-100N
PFP-50N
PFP-100N2


固定配件(终端板)


型号
PFP-M



卓越的性能与高可靠性并存，符合各种标准，适用性广泛。
